通信管路設置のお願い
回線設備の設置・スペース

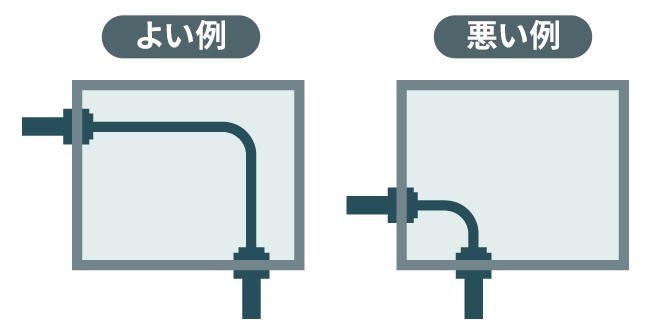

プルボックスの設置
プルボックスは、配線作業や保守作業を容易に行える場所に設置してください。また、プルボックスに接続する管は、ボックス内ケーブルの曲げ半径がなるべく大きくなるように（曲げ半径がケーブル外径の6倍以上に曲げられるよう施工）設置をお願いします。
電線管とケーブルの関係
| 配管種類 | 呼び径（内径mm）但しCP-1のみ外径 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
電 線 管 |
合成樹脂可とう管（CD） | 28 | 36 | 42 | - | - | - | - | |||||
| 合成樹脂可とう管（PF） | 28 | 36 | 42 | - | - | - | - | ||||||
| 波付硬質ポリエチレン管（FEP） | - | 30 | 40 | 50 | 65 | 80 | 100 | ||||||
| 薄鋼電線管（CP-1） | 31 | 39 | 51 | 63 | 75 | - | - | ||||||
| 厚鋼電線管（CP-2） | 28 | 36 | 42 | 54 | 70 | 82 | 92 | ||||||
| 硬質ビニール管（VE） | 28 | 36 | 42 | 54 | 70 | 82 | - | ||||||
|
光 フ ァ イ バ ｜ ケ ｜ ブ ル |
6,12,20芯（仕上り外径15mm） ＜2芯テープSZスペーサ型＞ |
○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
|
40芯（仕上り外径16mm） ＜2芯テープSZスペーサ型＞ |
○ | ○ | ○ | ○ | ○ | ○ | |||||||
|
60,100芯（仕上り外径15mm） ＜4芯テープスペーサ型＞ |
○ | ○ | ○ | ○ | ○ | ○ | |||||||
|
200,400,600芯（仕上り外径20mm） ＜4芯テープスペーサ型＞ |
○ | ○ | ○ | ○ | ○ | ||||||||
※CD管はコンクリート埋設用
※PF管は露出またはコンクリート埋設用
※FEP管は露出または地中埋設用

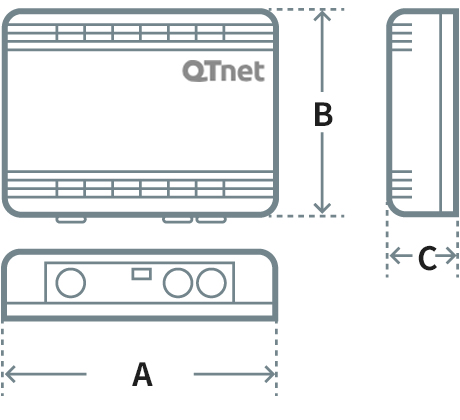

光成端箱の仕様（標準）
光成端箱の仕様については下記の通りです。
適切な設置スペースの確保をお願いします。
| 容量 | A | B | C | 重量 | |
|---|---|---|---|---|---|
| 光ファイバー48芯 | 350mm | 300mm | 80mm | 2kg | |
※500mm×500mmのスペースをご用意ください。
